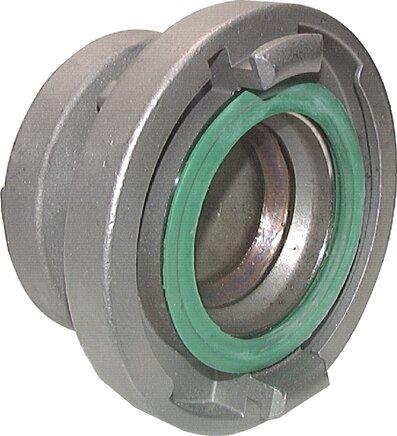

Storz-Verbinder 52-C / 25-D, Aluminium (geschmiedet)
Werkstoffe:
Dichtung: NBR (Edelstahl: FKM)
Temperaturbereich:
-40°C bis max. +110°C (Edelstahl: -15°C bis max. +200°C)
Betriebsdruck:
max. 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz

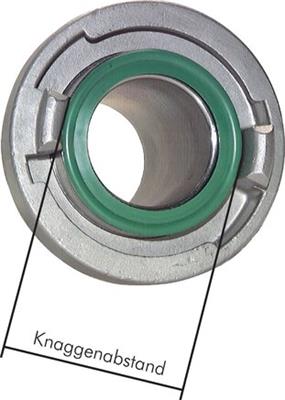

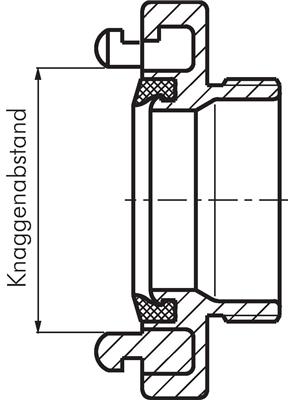

Abmessungen zur Baugrößenbestimmung von Storzkupplungen DIN Größen
Knaggenabstand 31 mm = Storz Größe 25-D, Knaggenabstand 66 mm = Storz Größe 52-C, Knaggenabstand 89 mm = Storz Größe 75-B, Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile:
•einfache Zuordnung von Schlauchende und Anschluss,
•schnelles Verbinden und Lösen durch eine 120°-Drehung,
•Alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Es gilt: gleicher Knaggenabstand, gleiche Nenngröße,
•großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche,
•Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen aus Aluminium,
•Messing - Körper besteht aus DVGW/KTW konformer Legierung.
| Werkstoff |
Aluminium (geschmiedet) |
| Storz-Größe 1 |
52-C |
| Storz-Größe 2 |
25-D |
| Knaggenabstand 1 [mm] |
66 |
| Knaggenabstand 2 [mm] |
31 |
| Temperaturbereich [°C] |
-40 bis +110 |
